Jak samodzielnie zdiagnozować usterkę elektryczną w samochodzie krok po kroku

Dlaczego większość usterek „elektrycznych” wcale nie jest magiczna

Co to właściwie jest usterka elektryczna w samochodzie

Usterka elektryczna w aucie brzmi groźnie, ale w większości przypadków sprowadza się do prostego faktu: prąd nie płynie tam, gdzie powinien, albo płynie tam, gdzie nie powinien. Cała instalacja to sieć obwodów – każdy z nich potrzebuje źródła zasilania (akumulator, alternator), przewodu z plusa, odbiornika (żarówka, silnik, sterownik) oraz powrotu do masy nadwozia. Jeśli w którymś miejscu obwód się przerwie, zewrze, skoroduje lub pogorszy, pojawia się problem.

W praktyce typowa usterka elektryczna to często:

• brak zasilania (przerwany przewód, spalony bezpiecznik, luźna kostka),
• słaby styk (zaśniedziałe złącze, poluzowana klema, zardzewiała masa),
• zwarcie (izolacja przetarta o karoserię, zgnieciona wiązka),
• spadek napięcia pod obciążeniem (niby jest 12 V, ale przy poborze prądu napięcie spada i element przestaje działać).

Bez zrozumienia tych podstaw łatwo popaść w panikę i szukać „czarów” w komputerze pokładowym, zamiast w pierwszej kolejności sprawdzić banalne rzeczy: akumulator, bezpieczniki, masę oraz wtyczki w pobliżu uszkodzonego elementu.

Różnica między awarią mechaniczną, elektroniczną i „elektryczną”

Diagnozując auto, dobrze na starcie zadać sobie pytanie: z czym faktycznie mam do czynienia? Mechanicy często wrzucają wszystko do jednego worka „elektryka”, ale w rzeczywistości to trzy różne bajki.

Awaria mechaniczna to sytuacja, w której element fizycznie się zużył lub złamał. Przykład: rozrusznik kręci wolno, bo szczotki są zużyte, a nie dlatego, że nie ma prądu. Szyba nie opuszcza się, bo linka w podnośniku pękła, mimo że napięcie do silnika dochodzi.

Awaria elektryczna dotyczy przewodów, styków, bezpieczników, przekaźników – czyli tego, czy prąd w ogóle ma jak dotrzeć do odbiornika. Jeśli światła nie świecą, silnik nie kręci, pompa paliwa milczy, a kolejne testy wskazują na brak zasilania na danym przewodzie – to klasyka elektryki.

Awaria elektroniczna związana jest z działaniem sterowników, modułów, czujników, mikrokontrolerów. Tam wchodzą w grę sygnały cyfrowe, magistrale danych, logika sterująca. Wiele osób odruchowo zaczyna od „wgrania softu” lub wymiany sterownika, podczas gdy 70–80% realnych problemów i tak siedzi w prostszej warstwie – zasilanie i masa.

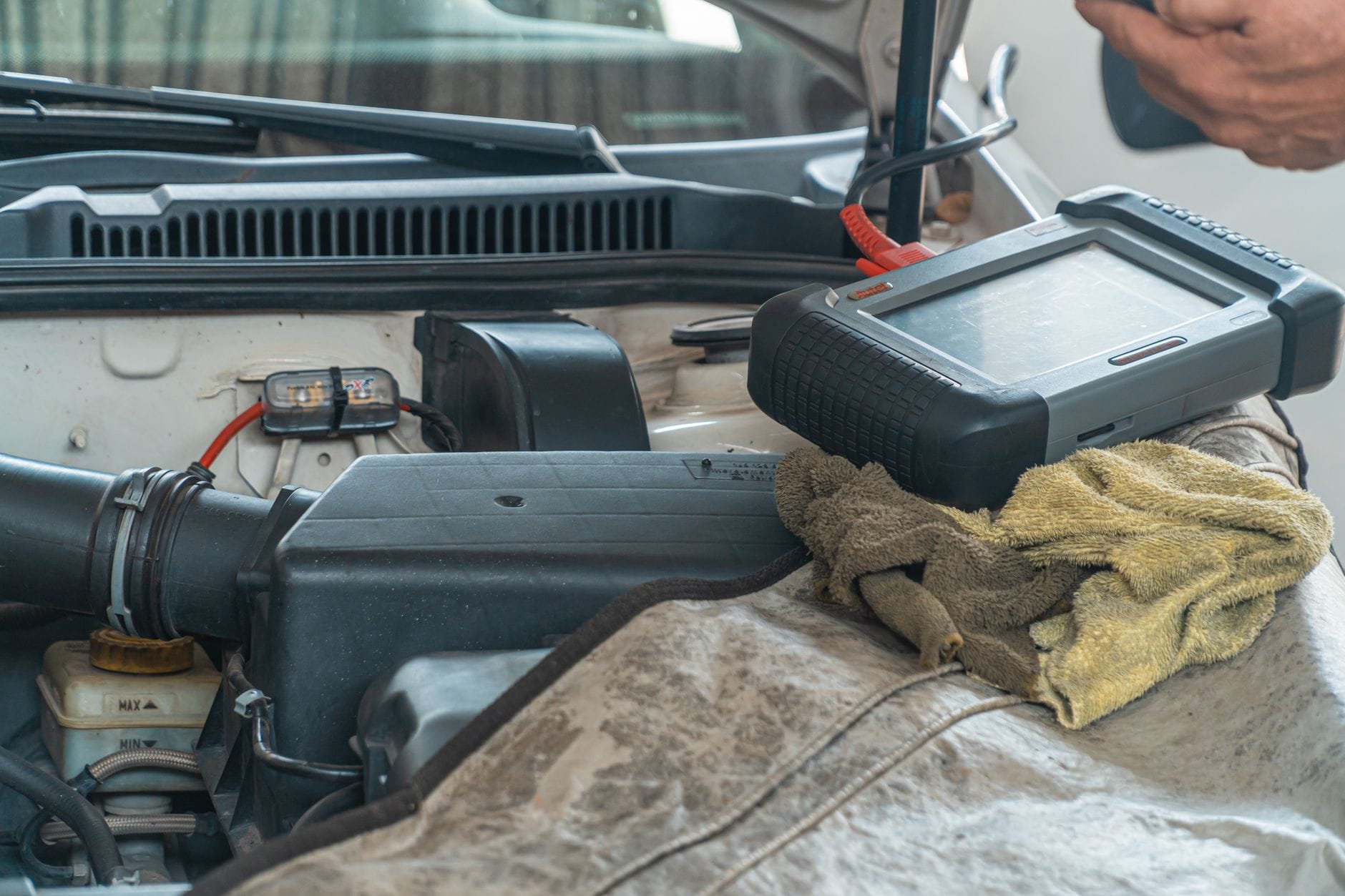

Kiedy nie zaczynać od komputera diagnostycznego

Popularna rada: „podłącz komputer i zobacz, co pokaże”. To czasem pomaga, ale często prowadzi na manowce. Jeśli nie działa wycieraczka, kierunkowskaz czy światło cofania, a reszta auta jest sprawna, interfejs OBD niewiele powie. Sterowniki silnika czy ABS nie monitorują każdej żarówki czy każdego małego silniczka.

Przykład z życia warsztatowego: auto przyjeżdża z objawem „nie ma świateł mijania z lewej strony”. Ktoś podłącza tester, odczytuje kilkanaście błędów typu „niski poziom napięcia w instalacji”, „błąd komunikacji CAN”, „błąd czujnika położenia wału”. Wszystko przez kiedyś rozładowany akumulator. Następnie zaczyna wymianę modułów świateł, przełączników zespolonych i sterownika. Tymczasem problemem był zgnity przewód masowy przy podłużnicy.

Komputer diagnostyczny ma sens, gdy objawy są powiązane z systemami sterowanymi elektronicznie: wtrysk paliwa, EGR, ABS, ESP, poduszki, skrzynia automatyczna. Kiedy objaw jest prosty (brak zasilania czegokolwiek, jedno światło, jedna szyba), zwykle szybciej jest sięgnąć po multimetr i schemat obwodu niż gonić za kodami usterek.

Co da się naprawdę zdiagnozować w garażu, a co lepiej zostawić specjaliście

Domowa diagnoza instalacji elektrycznej auta ma sens przede wszystkim tam, gdzie obwód jest stosunkowo prosty, a konsekwencje pomyłki – ograniczone. Typowe rzeczy, które da się spokojnie ogarnąć we własnym zakresie:

• brak świateł mijania, stopu, cofania, kierunkowskazów,
• niesprawne światło w kabinie, gniazdo zapalniczki, radio, dmuchawa,
• nietypowe zachowanie szyb elektrycznych, lusterek, wycieraczek,
• problemy z ładowaniem (w granicach prostych testów akumulatora i alternatora),
• zbyt duży pobór prądu na postoju, o ile nie sięga się w głąb modułów bezpieczeństwa.

Są jednak obszary, przy których amator powinien co najmniej mocno zwolnić, a często w ogóle się wycofać:

• magistrala CAN i komunikacja między sterownikami,
• system poduszek powietrznych i napinaczy pasów,
• zaawansowane systemy wsparcia (ADAS, radary, kamery),
• nowoczesne układy sterowania hamulcami, aktywnym zawieszeniem, elektrycznym hamulcem postojowym.

W tych miejscach jedno nieostrożne zwarcie może skończyć się dużo droższą naprawą niż wizyta u dobrego elektryka od razu. Dlatego samodzielna diagnostyka ma przede wszystkim pomóc zrozumieć problem, odsiać błahostki i lepiej rozmawiać z warsztatem – nie zastąpi jednak doświadczenia kogoś, kto od lat siedzi w instalacjach.

Po co samemu diagnozować, jeśli i tak jest elektryk

Samodzielna diagnoza usterki elektrycznej w samochodzie daje trzy konkretne korzyści. Po pierwsze, pozwala odsiać proste przypadki, gdzie faktycznie wystarczy wymiana bezpiecznika, poprawienie masy czy wyczyszczenie kostki, zamiast od razu płacić za godzinę pracy mechanika. Po drugie, nawet gdy finalnie auto jedzie do warsztatu, przychodzisz tam z listą obserwacji, pomiarów i zdjęć – a to przyspiesza diagnozę i zmniejsza ryzyko błądzenia po omacku.

Bezpieczeństwo i granice domowej diagnostyki

Najrealniejsze ryzyka przy grzebaniu w instalacji

Diagnoza instalacji elektrycznej auta w warunkach domowych niesie zupełnie inne ryzyka niż np. wymiana klocków hamulcowych. Tutaj groźbą nie jest „nie dokręciłem śruby”, ale chwilowe zwarcie, które potrafi przepalić wiązkę, uszkodzić sterownik albo uaktywnić poduszkę powietrzną.

Do najczęstszych niebezpieczeństw należą:

• zwarcie plusa do masy – „tylko na sekundę dotknąłem przewodem”, efekt: iskra, stopiony kawałek izolacji, spalony bezpiecznik, a czasem i cała wiązka,
• zasilenie czegoś spoza jego obwodu – np. podanie 12 V z zewnętrznego przewodu na linię sygnałową sterownika,
• manipulacja przy obwodach pirotechnicznych – poduszki powietrzne, napinacze, ładunki pirotechniczne w aktywnych maskach czy zagłówkach,
• przeciążenie instalacji przez „patenty”, np. wkładanie większego bezpiecznika zamiast szukania przyczyny przepalania.

Rykiem ostrzegawczym powinny być: nagły zapach topiącej się izolacji, grzejący się przewód, niespodziewane „trzaski” z okolic przekaźników czy sterowników. Kontynuowanie eksperymentów w takiej sytuacji to proszenie się o większą awarię.

Prosty kodeks bezpieczeństwa przy diagnozie elektryki

Żeby ograniczyć ryzyko do rozsądnego poziomu, przydaje się kilka żelaznych zasad. W praktyce działają jak pas bezpieczeństwa: większość czasu przeszkadzają, ale w krytycznym momencie ratują skórę.

• Odpinaj akumulator, gdy zamierzasz:
  • rozpinać większe złącza przy sterownikach,
  • pracować przy poduszkach, napinaczach, kierownicy, deskach rozdzielczych,
  • docinać, lutować lub zaciskać nowe końcówki na przewodach.
• Odczekaj kilka minut po odpięciu akumulatora – część systemów (SRS, sterowniki komfortu) ma kondensatory mogące chwilowo utrzymać zasilanie.
• Nie wkładaj nic „na chybił trafił” w kostki – spinacze, druciki, przypadkowe przewody to najprostsza droga do zwarcia kilku pinów naraz.
• Nie mostkuj bezpieczników „na chwilę” grubym drutem – bezpiecznik jest po to, by się przepalić. Jeśli zamienisz go w pręt, cały prąd popłynie tam, gdzie nie powinien.
• Nie testuj poduszek i napinaczy „miernikiem z marketu” – obwody pirotechniczne wymagają specjalnych procedur, a miernik może wprowadzić prąd wystarczający do odpalenia ładunku.

Zasada przewodnia jest prosta: im bliżej układów odpowiedzialnych za bezpieczeństwo jazdy, tym mniejsza tolerancja na eksperymenty. Dopóki chodzi o światło kabiny czy radio, margines błędu jest spory. W przypadku sterowania hamulcem postojowym już niekoniecznie.

Kiedy przerwać eksperymenty bez dyskusji

Są objawy, przy których kontynuowanie domowej diagnozy instalacji elektrycznej auta nie ma sensu i należy szukać pomocy kogoś doświadczonego. Chodzi o momenty, w których z prostej usterki robi się potencjalnie poważny problem.

• Zapach spalenizny lub widoczny dym – nawet jeśli szybko zniknie, mógł nadtopić izolację głównej wiązki. Wtedy pierwszym krokiem powinno być odpięcie akumulatora, a drugim – kontrola w warsztacie.
• Mocno nagrzane przewody lub bezpieczniki – 40–50°C jeszcze nie jest dramatem, ale sytuacja, w której plastikowa obudowa parzy po kilku sekundach, oznacza zbyt duży prąd lub kiepski styk.
• Dziwne dźwięki z przekaźników i sterowników – szybkie „terkotanie”, powtarzalne klikanie, miganie kontrolek jak na choince – to może świadczyć o poważnych wahaniach napięcia lub zwarciach.
• Losowe wariacje elektroniki – gdy po własnych eksperymentach zaczynają się pojawiać nowe, niepowiązane ze sobą problemy (kontrolka ABS, poduszek, nagłe gaśnięcie auta), warto zakończyć próby.

Odruch „jeszcze tylko jedna próba” często bywa najdroższy. Zyskasz znacznie więcej, jeśli w takim momencie wykorzystasz swoje notatki i pokażesz elektrykowi, jakie kroki zostały zrobione, niż jeśli zaczniesz na siłę „naprawiać” kolejne rzeczy na ślepo.

Obszary tabu dla amatora

Istnieją elementy instalacji, przy których rozsądniej jest nawet nie zaczynać eksperymentów bez odpowiedniej wiedzy i narzędzi. Należą do nich przede wszystkim:

• systemy poduszek powietrznych i napinaczy pasów – wszelkie pomiary oporności czy podawanie napięcia na te obwody może skończyć się wystrzałem. Do testów używa się specjalnych rezystorów i procedur producenta;
• modyfikacje instalacji pod LPG – przecięcie, „podpięcie się” do fabrycznej wiązki na chybił trafił to prosta droga do problemów z ECU, zasilaniem wtryskiwaczy, błędami sond lambda;
• patenty typu „lepsza masa” bez zrozumienia schematu – dołożenie kilku przypadkowych przewodów masowych może spowodować pętle mas i dziwne zjawiska, np. świecenie kontrolek mimo wyłączonego zapłonu;
• lutowanie i przeróbki wiązek przy sterownikach – tam każdy przewód ma swoje zadanie, a pomylenie tylko dwóch pinów potrafi wyłączyć cały system.

W praktyce lepiej zacząć od prostych obwodów (oświetlenie, podstawowe zasilanie, masy, akumulator, alternator) i stopniowo poszerzać zakres. Najniebezpieczniejsze są próby „obejścia” fabrycznych rozwiązań, np. mostkowanie przekaźników pod hamulcem ręcznym, by „na stałe” wyłączyć błąd, zamiast znaleźć przyczynę.

Jak współpracować z elektrykiem po domowych testach

Jak przygotować notatki, żeby warsztat naprawdę z nich skorzystał

Zamiast opowiadać elektrykowi historię w stylu „czasem działa, czasem nie”, lepiej przywieźć mu konkretny materiał. Dobre notatki potrafią skrócić diagnozę o połowę, a jednocześnie odsiać przypadkowe zbiegi okoliczności.

Przy szykowaniu takich „akta sprawy” przydaje się kilka prostych zasad:

• Daty i warunki – zapisz, kiedy problem wystąpił (dzień, temperatura, deszcz/sucho), czy auto było zimne czy rozgrzane, w mieście czy w trasie.
• Kolejność zdarzeń – co było najpierw: kontrolka, spadek mocy, zanik świateł? Chaos często wynika z pomieszanej chronologii.
• Twoje interwencje – co już robiłeś: odpięcie akumulatora, czyszczenie złączy, podmiana bezpiecznika, pomiary napięcia. Nawet jeśli wydają się „głupie”, zapisz je – warsztat musi wiedzieć, do czego już zaglądano.
• Zdjęcia i krótkie nagrania – migające kontrolki, zachowanie wyświetlacza, niestandardowe dźwięki przekaźników. Telefon jest często lepszy niż długi opis słowny.

Popularna rada „po prostu opowiedz objawy mechanikowi” ma sens przy prostych tematach, typu przepalona żarówka. Gdy elektronika zaczyna się gubić, opowieści na zasadzie „chyba wtedy, chyba tak” przestają wystarczać. Tu wygrywa zapis faktów – suchy, ale dokładny.

W praktyce dobrze działa zwykła kartka lub notatka w telefonie z prostą tabelką: data, przebieg, objaw, co sprawdziłem, efekt. Elektryk widzi wtedy ciąg przyczynowo-skutkowy zamiast zlepku luźnych historii.

Czego lepiej nie „naprawiać” przed wizytą w warsztacie

Pokusa, by „jeszcze tylko to spróbować” tuż przed wizytą u specjalisty, jest ogromna. Zdarza się jednak, że to ostatnie „ulepszenie” maskuje pierwotny objaw albo dorzuca nowy problem do zestawu.

Po trzecie, taki proces uczy własnego auta. Po jednym czy dwóch udanych samodzielnych „śledztwach” dużo łatwiej ocenić, kiedy problem przekracza możliwości garażowe i pora oddać kluczyki w ręce specjalisty. Samodzielna diagnoza nie ma więc być próbą zastąpienia elektromechanika, tylko narzędziem do mądrego filtrowania problemów i świadomego korzystania z czyjejś wiedzy. Dla osób, które wciąga motoryzacja i chcą więcej o motoryzacja, to także po prostu satysfakcjonujące hobby.

Szczególnie ryzykowne są:

• resetowanie błędów bez notowania kodów – skasowanie pamięci usterek uniemożliwia warsztatowi odczytanie pełnej historii awarii. Jeśli już kasujesz, zrób zdjęcia kodów i warunków ich wystąpienia (jeśli pokazuje je interfejs),
• dołączanie „lepszych mas” na chybił trafił – dodatkowe przewody potrafią zmienić ścieżkę prądu, przez co objaw przechodzi w inne miejsce lub znika tylko pozornie,
• podmiany sterowników „od kolegi” – poza kwestią immo i kodowania, nieudana próba może wprowadzić nowe błędy, które zasłonią źródło pierwotnej awarii.

Dużo korzystniejsze jest dojście do etapu: mam objaw, mam podstawowe pomiary, sprawdziłem bezpieczniki, masy, wtyczki – i w tym miejscu świadomie przekazuję temat dalej. Fachowiec widzi wtedy „czyste” pole, a nie ślady po kilku partyzanckich modyfikacjach.

Niezbędne narzędzia i proste pomoce, które robią różnicę

Multimetr – król garażu, ale z ograniczeniami

Bez prostego miernika napięcia większość diagnoz sprowadza się do zgadywania. Nie chodzi jednak o to, by od razu kupować profesjonalny sprzęt za dużą kwotę. Tani multimetr z rozsądną dokładnością w zupełności wystarczy, jeśli rozsądnie go używać.

Przy wyborze zwróć uwagę na kilka funkcji, które faktycznie pomagają w aucie:

• pomiar napięcia do minimum 20 V DC – to standard, ale przy tanich miernikach warto sprawdzić, czy zakres obejmuje sensownie 12–15 V,
• pomiar oporności – przydaje się do sprawdzania ciągłości przewodów i styków przekaźników,
• brzęczyk (test ciągłości) – możliwość „usłyszenia” połączenia jest wygodniejsza niż ciągłe patrzenie na wyświetlacz,
• krokodylki do przewodów pomiarowych – często ważniejsze niż sam miernik. Dzięki nim nie trzeba trzymać sond ręką przy akumulatorze czy masie.

Popularna rada, by „mierzyć wszystko miernikiem”, miewa słabe strony. Multimetr jest świetny do stanu statycznego (czy jest 12 V, czy obwód jest przerwany). Słabo pokazuje zjawiska chwilowe, np. krótkotrwałe spadki napięcia przy rozruchu czy przerywane styki, które „puszczają” tylko pod obciążeniem. W takich sytuacjach przydają się inne proste narzędzia.

Żarówka testowa zamiast zgadywania pod obciążeniem

Prosty „test lamp” – żarówka 12 V (np. 5–21 W) z dwoma przewodami zakończonymi krokodylkami – to stary, ale bardzo skuteczny sposób sprawdzania, czy w danym punkcie instalacji faktycznie dochodzi zasilanie pod obciążeniem.

Typowy scenariusz: miernik pokazuje 12 V na kostce lampy, ale sama lampa nie świeci. Przyczyną bywa słaby styk albo skorodowany przewód, który „przeniesie” napięcie bez obciążenia, lecz pod prądem natychmiast siada. Podłączona żarówka testowa od razu ujawni taki problem – albo zaświeci pełnym światłem, albo ledwo żarzy, albo nie świeci wcale.

Nie trzeba tu skomplikowanej konstrukcji. Wystarczy:

• żarówka 12 V (np. od kierunkowskazu lub stopu),
• oprawka lub skrętka przewodów na stykach (lepiej jednak użyć oprawki, by uniknąć zwarcia),
• dwa przewody z krokodylkami.

Taki test jest szczególnie użyteczny przy diagnozie świateł, dmuchawy, ogrzewania szyb – wszędzie tam, gdzie występuje wyraźne obciążenie.

Próbówka, kontrolka, „piszczek” – co naprawdę się przydaje

Na rynku pełno jest różnych „uniwersalnych testerów” z diodami, brzęczykami i innymi gadżetami. Część jest po prostu zbędna, część potrafi wprowadzać w błąd, a część bywa naprawdę pomocna.

Na liście rzeczy, które faktycznie robią różnicę, można spokojnie umieścić:

• prosta próbówka 12 V – niewielka dioda lub żaróweczka z sondą i przewodem do masy. Szybko pokazuje, czy w danym punkcie pojawia się plus po zapłonie, po włączeniu świateł itd.,
• „piszczek” do ciągłości – czy to wbudowany w multimetr, czy prosty tester ciągłości przewodów. Świetnie się sprawdza przy szukaniu przerw w wiązce.

Z kolei wszechstronne „magiczne” testery z wbudowanym zasilaczem, pozwalające podawać plus lub minus na różne piny, są potężnym, ale niebezpiecznym narzędziem. Bez znajomości schematu łatwo takim przyrządem podać 12 V tam, gdzie powinien być tylko delikatny sygnał sterujący. Wtedy cena błędu bywa wyższa niż koszt wizyty u elektryka.

Kontakt w sprayu, szczotka druciana i zwykła gumka do mazania

Duży odsetek „elektrycznych cudów” to w rzeczywistości zabrudzone, zaśniedziałe styki. Zanim zaczną się pomiary, przydaje się prosty zestaw kosmetyczny dla instalacji:

• kontakt-spray – środek do czyszczenia i poprawy przewodzenia na stykach. Przydaje się w kostkach, złączach przy lampach, przekaźnikach. Używany z głową – nie zamienia się w magiczny „lek na wszystko”, ale usuwa warstwę tlenków,
• szczoteczka druciana lub twarda szczoteczka do zębów – do oczyszczania mas z karoserii, klem akumulatora i śrub masowych,
• zwykła biała gumka do mazania – nadaje się do delikatnego oczyszczania styków bez ich rysowania, np. w małych złączach.

Popularne „psikanie wszędzie WD-40” ma swoje granice. Owszem, może wyprzeć wilgoć z kostki, ale zostawia film, który z czasem łapie brud. Do elektryki lepiej używać środków dedykowanych, szybkoschnących, które nie zostawiają tłustej warstwy.

Oświetlenie, lusterko, magnes – drobiazgi, które oszczędzają czas

Wiązki elektryczne rzadko są w pięknie dostępnych miejscach. Częściej kryją się za tapicerką, pod deską lub w tunelu środkowym. Bez porządnego światła i prostych pomocy łatwo coś przeoczyć.

W praktyce bardzo pomagają:

• latarka czołowa – wolne ręce przy badaniu wiązek pod deską rozdzielczą są bezcenne,
• małe lusterko na wysięgniku – pozwala obejrzeć tył złącza czy górę alternatora bez demontażu połowy osprzętu,
• chwytak lub magnes teleskopowy – gdy wpadnie w głębiny komory mały przekaźnik lub śrubka od masy, taki drobiazg oszczędza pół godziny nerwów.

To nie są gadżety dla „profesjonalistów”, tylko zwykłe ułatwienia, które sprawiają, że diagnoza trwa godzinę, a nie trzy.

Jak „rozmawiać” z autem – zbieranie objawów zamiast strzelania częściami

Objawy elektryczne też mają swój język

Elektryka auta wysyła sygnały w sposób całkiem systematyczny. Kombinacje kontrolek, sposób ich migania, zależność od temperatury czy wstrząsów – to wszystko są „słowa” w tym języku. Zamiast zmieniać od razu alternator czy rozrusznik, lepiej poskładać te wskazówki w sensowny obraz.

Przy pierwszym kontakcie z usterką przydaje się prosta procedura:

• obserwacja przy włączaniu zapłonu – które kontrolki zapalają się, które gasną po chwili, czy coś miga nietypowo,
• reakcja na obciążenie – co się dzieje po włączeniu świateł, dmuchawy, ogrzewania tylnej szyby, czy napięcie na akumulatorze istotnie spada,
• zależność od ruchu – czy objaw pojawia się tylko przy jeździe po dziurach, przy skręcie, podczas hamowania.

Drobne szczegóły czasem zdradzają więcej niż odczyt błędów. Lampka kabiny, która sporadycznie przygasa przy skręcie w lewo, potrafi naprowadzić na uszkodzoną wiązkę w jednym konkretnym przelocie drzwiowym.

Kiedy auto „mówi”: sprawdź masy

Problemy z masą to klasyk, który objawia się „magicznie”: słabo świecące światła, wariujące zegary, samoczynnie zapalające się kontrolki. Paradoksalnie, wiele osób zaczyna wtedy szukać przyczyny w sterowniku, a nie w podstawowych połączeniach karoseria–silnik–akumulator.

Do typowych sygnałów wskazujących na problemy z masą należą:

• kontrolki żarzące się zamiast świecić jasno – szczególnie po włączeniu kilku odbiorników naraz,
• tajemnicze „cofanie się prądu” – np. przy włączeniu kierunkowskazu lekko przygasa podświetlenie zegarów lub gaśnie radio,
• objawy zależne od uderzenia, drgań – po stuknięciu w deskę rozdzielczą lub nadkole problem na chwilę znika.

W takich sytuacjach najpierw rusza się w stronę przewodów masowych i punktów mocowania, a nie od razu do wymiany alternatora czy rozrusznika. Łączenie tych obserwacji z prostymi pomiarami pozwala często zakończyć „śledztwo” przy papierze ściernym i kluczu dziesiątce.

Powtarzalność objawu – fundament sensownej diagnozy

Jeżeli usterka pojawia się raz na miesiąc i znika, diagnoza zawsze będzie trudniejsza niż przy czymś, co występuje regularnie. Jednak nawet w przypadku „duchów w instalacji” da się wprowadzić trochę porządku.

Pomaga zadanie sobie kilku pytań i uczciwe zanotowanie odpowiedzi:

• kiedy objaw pojawia się najczęściej – po nocy, po myjni, w deszczu, na ciepłym silniku?
• co go poprzedza – rozruch, gwałtowne przyspieszanie, skręt, włączenie konkretnego odbiornika?
• jak da się go najszybciej wywołać – jeśli jest jakiś sposób na powtórzenie, to już duży krok do przodu.

Popularna rada „jeździj, aż awaria się nasili” ma sens tylko częściowo. Owszem, byle drobnostka potrafi zniknąć sama. Ale jeśli objaw dotyczy zasilania silnika, wspomagania czy hamulców, świadome „czekanie aż się popsuje na dobre” może skończyć się lawetą. Wtedy lepiej spróbować chociaż uchwycić jak najwięcej informacji o momencie występowania, zanim przekaże się temat warsztatowi.

Typowe „fałszywe tropy”, na które wszyscy się łapią

Przy elektryce auta mózg lubi skróty myślowe. Jeden objaw natychmiast kojarzy się z popularną awarią, więc sięga się po standardowe rozwiązanie. To działa – ale tylko czasami.

Mylenie objawu z przyczyną

Najbardziej oczywiste skojarzenie zwykle jest… tylko skojarzeniem. Kontrolka akumulatora nie oznacza „padniętego akumulatora”, a „choinkowe” kontrolki nie muszą znaczyć uszkodzonego komputera. To tylko czubek góry lodowej – komunikat o tym, że coś w zasilaniu lub komunikacji poszło nie tak.

Kilka typowych przykładów, gdzie większość osób idzie od razu na skróty:

Jeśli interesują Cię konkrety i przykłady, rzuć okiem na: Telefon od klienta i auto nie odpala jak prowadzimy zdalny wywiad krok po kroku.

• kontrolka ABS/ESP po wymianie kół – pierwsza myśl: padł czujnik. Często realna przyczyna to zabrudzony lub pęknięty pierścień impulsowy, źle wpięta kostka przy piastach, a czasem po prostu zbyt niskie napięcie przy rozruchu, które „obudziło” błąd w sterowniku,
• migotanie świateł – „padł alternator” – równie często winne są luźne klemy, słaba masa silnika albo pasek osprzętu, który ślizga się przy obciążeniu,
• radio, które samo się resetuje – nie zawsze umiera samo radio. Nieraz przyczyną jest wspólna masa z innym odbiornikiem lub zanik napięcia po zapłonie przez słaby styk w stacyjce.

Zamiast wymieniać podejrzany element „z internetu”, lepiej odwrócić tok myślenia: co musi się wydarzyć w instalacji, żeby sterownik „zobaczył” ten błąd lub żeby konkretny odbiornik zachował się w taki sposób.

Kody błędów – pomocne, ale nie wyrocznia

Odczyt błędów przez OBD wydaje się dziś złotym młotkiem na wszystkie problemy. Problem w tym, że kod błędu mówi, co sterownik zauważył, a nie zawsze dlaczego to zauważył. Błąd czujnika położenia wału może być skutkiem przerw w zasilaniu, a nie samego czujnika.

Podstawowe zasady używania kodów błędów z głową:

• zapisz kody i warunki ich wystąpienia – niektóre interfejsy pokazują, przy jakim napięciu, temperaturze, prędkości zapisano błąd. To często cenniejsze niż sam numer,
• unikać „strzelania” w pierwszą podpowiedź Google – ten sam kod P0xxx w różnych markach może mieć inny kontekst. „Wymień czujnik X” działa w jednym modelu, a w drugim problemem jest przerwany przewód w przelotce,
• kasuj błędy dopiero po notatkach – pochopne kasowanie potrafi zniszczyć trop. Jeśli błąd pojawia się dopiero po kilku cyklach jazdy, będzie trudniej go znowu „złapać”.

Kod błędu traktuj jak wskazanie obszaru, a nie dokładnego punktu. Zwykle oznacza to: „przyjrzyj się zasilaniu, masom i wiązce w rejonie tego czujnika/aktuatora”, a nie: „idź do sklepu po nowy element”.

„Bo kolega miał to samo” – pułapka podobnych objawów

Rada z forum lub od sąsiada działa dobrze tylko wtedy, gdy objawy, rocznik auta, wersja silnikowa i wyposażenie są rzeczywiście bardzo zbliżone. W praktyce często różni się wszystko poza jednym: kontrolką na desce.

Niedopasowane „kopiowanie rozwiązania” mści się zwłaszcza w dwóch sytuacjach:

• auta po modyfikacjach – alarmy, audio, dodatkowe światła, hak z „elektroniką” dokładane w różnych warsztatach sprawiają, że dwie teoretycznie identyczne sztuki różnią się instalacją jak dwa różne modele,
• auta po kolizjach i naprawach blacharskich – wiązki poprzekładane, masy przesunięte, zamienniki lamp z innymi złączami. W takim środowisku „standardowe” rozwiązanie przestaje być standardowe.

Podpowiedzi od innych można używać jako listy inspiracji: „co jeszcze mogę sprawdzić”, a nie jako gotową diagnozę. Zwłaszcza jeśli wiążą się z kosztowną wymianą elementów.

Podstawy pomiarów: akumulator, ładowanie, masy

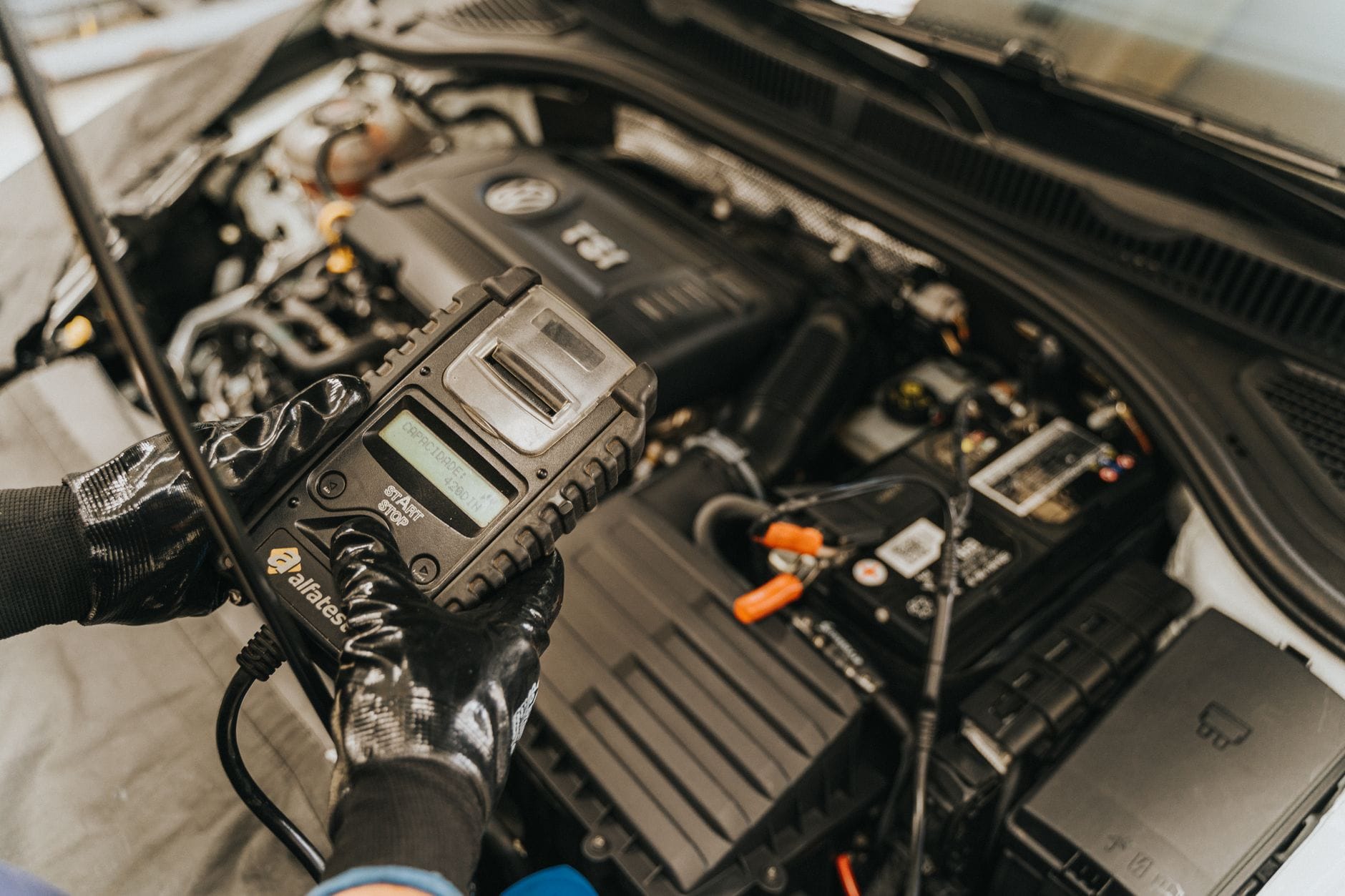

Dlaczego zaczyna się od akumulatora

Każda zaawansowana diagnoza elektryczna wraca w końcu do prostego pytania: czy zasilanie jest stabilne. Słaby akumulator potrafi wyprodukować kalejdoskop objawów – od wariujących kontrolek ABS po błędy poduszek, choć sam w sobie nie ma z nimi nic wspólnego.

Szybki „przegląd stanu zdrowia” akumulatora obejmuje trzy proste kroki:

• pomiar napięcia spoczynkowego,
• pomiar napięcia przy rozruchu,
• pomiar napięcia przy pracy alternatora.

To nie zastąpi profesjonalnego testera obciążeniowego, ale pozwala odsiać sytuacje, w których dalsza diagnostyka instalacji nie ma sensu, bo źródło problemów leży dosłownie w pierwszym ogniwie.

Pomiar napięcia spoczynkowego akumulatora

Przed jakimikolwiek eksperymentami multimetr ląduje na klemach. Auto powinno stać minimum kilkanaście minut (a lepiej godzinę) bez pracy silnika i większych odbiorników.

Typowe wartości napięcia spoczynkowego w dobrze naładowanym akumulatorze 12 V:

• ok. 12,6–12,8 V – akumulator w dobrej kondycji, naładowany,
• ok. 12,3–12,4 V – częściowe rozładowanie,
• poniżej 12,0 V – akumulator mocno rozładowany, dalsze wnioski z diagnozy elektryki mogą być zafałszowane.

Popularna rada „naładuj, będzie dobrze” działa tylko wtedy, gdy akumulator ma jeszcze zdrową pojemność. Jeżeli po pełnym ładowaniu napięcie szybko spada poniżej 12 V, nie ma sensu szukać duchów w instalacji, dopóki ten element nie zostanie wymieniony lub przetestowany profesjonalnie.

Spadek napięcia przy rozruchu – szybki test obciążenia

Kolejny krok to obserwacja, co dzieje się z napięciem na akumulatorze podczas kręcenia rozrusznikiem. Multimetr zostaje na klemach, a druga osoba uruchamia silnik (lub korzystasz z funkcji „MIN/MAX” w lepszych miernikach).

Ogólna zasada: krótkotrwały spadek do ok. 9,5–10 V przy mocnym kręceniu jest akceptowalny. Głębszy zjazd, w okolice 8–9 V, zwiastuje kłopoty – albo z akumulatorem, albo z samym rozrusznikiem pobierającym zbyt duży prąd.

Jeżeli już na tym etapie napięcie siada dramatycznie, dalsza próba diagnozowania np. błędów czujników wału czy przepustnicy nie ma sensu. Sterowniki dostają zbyt mało „prądu do myślenia”, więc zaczynają zachowywać się nieprzewidywalnie.

Kontrola ładowania alternatora

Gdy silnik już pracuje, czas na ocenę, co robi alternator. Miernik nadal tkwi na klemach, a obserwacja przebiega w trzech prostych krokach:

1. bieg jałowy bez obciążenia – napięcie zwykle powinno wynosić ok. 13,8–14,4 V,
2. bieg jałowy z obciążeniem – włączone światła mijania, ogrzewanie szyb, dmuchawa na wyższy bieg. Napięcie nie powinno spaść poniżej okolic 13,5 V,
3. podwyższone obroty – lekkie „przegazowanie” do ok. 2000–2500 obr./min, obserwacja czy napięcie nie rośnie ponad 14,7–14,8 V.

Przekonanie, że „im więcej volt, tym lepiej”, jest szkodliwe. Zbyt wysokie napięcie ładowania spokojnie „ugotuje” akumulator, a po drodze może skrócić życie żarówek i delikatniejszych sterowników. Jeżeli przy lekkim dodaniu gazu napięcie ucieka powyżej 15 V, trzeba brać pod lupę regulator napięcia i połączenia masowe alternatora.

Pomiar spadków napięcia na przewodach zasilających

Nawet poprawne napięcie na klemach nie gwarantuje, że do odbiorników dociera wystarczające zasilanie. Stare, utlenione przewody i słabe złącza potrafią zjeść znaczną część napięcia po drodze. Zamiast zgadywać, wykonuje się prosty test na spadek napięcia.

Na przykładzie rozrusznika:

• czarną sondę multimetru podłączasz do minusa akumulatora,
• czerwoną sondę do obudowy rozrusznika (czyli tam, gdzie powinno dochodzić „zero”),
• podczas kręcenia rozrusznikiem odczytujesz na mierniku spadek napięcia na odcinku „masa akumulatora – masa silnika”.

Jeśli pokaże się tam więcej niż ułamek wolta (np. 0,5–1 V i więcej), masa między akumulatorem a silnikiem nie spełnia już swojej roli. Podobnie sprawdza się stronę plusową, mierząc różnicę między plusem akumulatora a zaciskiem zasilającym rozrusznik czy alternator.

Tego typu pomiar jest bardziej miarodajny niż samo „popatrzenie na kable”. Przewód może wyglądać przyzwoicie z zewnątrz, a w środku być przegniły lub przegrzany. Zwłaszcza w okolicach rozrusznika i alternatora, gdzie temperatury i wibracje przez lata robią swoje.

Kluczowe punkty masy – gdzie szukać problemów

Masy w samochodzie nie są rozłożone przypadkowo. Silnik, skrzynia, karoseria, deska rozdzielcza – każdy z tych elementów ma swoje główne punkty połączenia z „zerem” akumulatora. Gdy gdzieś tam pojawi się wysoka rezystancja, prąd zaczyna szukać dziwnych objazdów, a efekty widać w postaci „magicznych” usterek.

Na koniec warto zerknąć również na: Jak wykorzystać matematykę w codziennym życiu, aby podejmować lepsze decyzje — to dobre domknięcie tematu.

Najczęściej kontroluje się:

• główny przewód masowy silnik–karoseria – zwykle taśma lub gruby przewód łączący blok silnika z nadwoziem,
• masy przy skrzynce bezpieczników – wiązki masowe śrubowane do karoserii we wnętrzu,
• masy przy reflektorach i tylnych lampach – małe śruby masowe, na których wyraźnie widać korozję,
• masę akumulatora – zarówno przy klemie, jak i tam, gdzie przewód łączy się z karoserią.

Przy fizycznej kontroli nie wystarczy „rzucić okiem”. Śrubę masową odkręca się, czyści miejsce pod nią do gołej, błyszczącej blachy (bez przesady z grubością), stosuje środek antykorozyjny lub lekki smar przewodzący i dopiero potem mocno skręca. Samo psiknięcie kontaktem na zewnątrz rzadko rozwiązuje problem na dłużej.

Jak nie mierzyć – typowe błędy przy pracy z multimetrem

Multimetr nie wybacza dwóch rzeczy: złego zakresu i złego punktu odniesienia. Zaskakująco często pomiary są poprawnie wykonane technicznie, ale interpretacja całkowicie chybiona.

Najczęstsze potknięcia:

• mierzenie napięcia „w powietrzu” – sonda plusowa w kostce, sonda minusowa gdziekolwiek w okolicy, bo „to też metal”. Jeżeli masa w tym miejscu jest już słaba, wynik pomiaru będzie przypadkowy,
• ignoranckie pomijanie zakresu – ustawienie miernika na 200 V AC zamiast 20 V DC i wyciąganie wniosków z tego, co pokazuje,
• interpretowanie „0,00 A” jako braku poboru – przy mierniku wpiętym w zły zakres lub niewłaściwie podłączonym (szeregowo zamiast równolegle albo odwrotnie),
• brak porównania z „pewnym punktem” – zanim zaczniesz mierzyć coś skomplikowanego, sprawdź miernik na akumulatorze lub gnieździe zapalniczki, żeby upewnić się, że sam przyrząd i przewody są w porządku.

Znacznie bezpieczniej jest wykonać kilka prostych, powtarzalnych pomiarów na akumulatorze i głównych punktach masowych niż od razu „wjeżdżać” sondami w ciasne kostki sterowników. To ogranicza ryzyko zwarcia i pozwala złapać ogólny obraz stanu instalacji zanim przejdzie się do detali.

Co dalej, gdy podstawy wyglądają na zdrowe

Jeśli akumulator trzyma napięcie, ładowanie jest w normie, masy nie wykazują dużych spadków, a objaw nadal występuje, dopiero wtedy ma sens zejście poziom niżej – do konkretnych obwodów. Światła, rozruch, sterowanie wentylatorami, wiązka w drzwiach – każdy z tych systemów bada się już podobną logiką, ale z wykorzystaniem schematu elektrycznego danego modelu.

Bez tej wstępnej filtracji łatwo spędzić godziny na szukaniu „magii” w jednym obwodzie, podczas gdy cały problem sprowadza się do zużytego akumulatora, który od dawna prosił się o wymianę.

Najczęściej zadawane pytania (FAQ)

Jak rozpoznać, czy usterka w aucie jest elektryczna, a nie mechaniczna?

Najprostsze sito: zadaj sobie pytanie, czy element w ogóle „żyje”. Jeśli szyba nie reaguje wcale, nie słychać silniczka, nie przygasa oświetlenie – często brakuje zasilania, czyli problem jest elektryczny. Jeśli coś działa, ale słabo albo z oporem (rozrusznik kręci ciężko, szyba jedzie do połowy i staje z jękiem), częściej chodzi o zużycie mechaniczne, a nie brak prądu.

Drugi test to pomiar napięcia przy samym odbiorniku. Jeśli na kostce silnika szyby, żarówki czy pompy masz poprawne napięcie pod obciążeniem, a element dalej nie pracuje – szukaj mechaniki lub awarii samego urządzenia. Gdy napięcia brakuje lub znika przy obciążeniu, jesteś w świecie przewodów, mas i bezpieczników, czyli typowej „elektryki”.

Od czego zacząć diagnozę usterki elektrycznej w samochodzie w garażu?

Zamiast od razu sięgać po komputer diagnostyczny, zacznij od rzeczy banalnych, ale najczęściej winnych. Sprawdź stan akumulatora (czy kręci rozrusznik, czy światła nie przygasają), bezpieczniki związane z danym obwodem oraz punkty masowe w okolicy uszkodzonego elementu. Często wystarczy poprawić lub oczyścić zardzewiałą masę, żeby magia „sama zadziałała”.

Dopiero potem włącz w obwód multimetr lub próbówkę i sprawdź, czy masz zasilanie na wejściu do odbiornika oraz czy jest dobra masa. W prostych układach (światła, wycieraczki, gniazdo zapalniczki) taka sekwencja rozwiązuje większość problemów bez rozbierania pół auta.

Kiedy komputer diagnostyczny (OBD) pomoże, a kiedy to strata czasu?

Tester ma sens, gdy objawy dotyczą systemów sterowanych elektronicznie: silnik (check engine, tryb awaryjny), ABS/ESP, poduszki powietrzne, automatyczna skrzynia, nowoczesne systemy wspomagania. Tam sterownik monitoruje wiele parametrów i zapisuje kody usterek, które realnie zawężają poszukiwania.

Przy prostych problemach typu: nie działa jedno światło, nie chodzi jedna szyba, martwe gniazdo zapalniczki – komputer zwykle tylko pokaże „napięcie za niskie kiedyś tam” i niewiele z tego wynika. W takich przypadkach szybciej dojdziesz do celu z miernikiem, schematem obwodu i dostępem do skrzynki bezpieczników niż goniąc za losowymi błędami w pamięci sterownika.

Jak bezpiecznie odłączyć akumulator przy pracy z instalacją elektryczną?

Najpierw wyłącz zapłon i wszystkie odbiorniki, odczekaj chwilę, aż wentylatory i moduły się uspokoją. Zawsze jako pierwszą odkręcaj klemę minusową (masę), potem ewentualnie plus. Przy podłączaniu robisz odwrotnie: najpierw plus, na końcu minus. Dzięki temu w razie przypadkowego dotknięcia kluczem do masy nie zrobisz zwarcia między plusem a karoserią.

Jeśli pracujesz w okolicach poduszek, napinaczy pasów czy deski rozdzielczej, po odpięciu akumulatora odczekaj kilka minut. Część modułów ma kondensatory podtrzymujące zasilanie obwodów pirotechnicznych – szybkie „rozpinanie i spinanie” instalacji tuż po odłączeniu może skończyć się bardzo drogą niespodzianką.

Jakie usterki elektryczne można bez większego ryzyka zdiagnozować samemu?

W warunkach garażowych spokojnie ogarniesz większość prostych obwodów: światła (mijania, stop, cofania, kierunkowskazy), oświetlenie wnętrza, gniazda 12 V, radio, dmuchawę, elektryczne szyby czy lusterka. Tam zwykle chodzi o spalony bezpiecznik, zgnity przewód, słabą masę albo luźną wtyczkę – czyli rzeczy, które da się znaleźć z miernikiem i odrobiną cierpliwości.

Granica zaczyna się tam, gdzie wchodzą systemy bezpieczeństwa (SRS, napinacze), magistrala CAN, zaawansowane systemy hamulcowe i zawieszenia. Tu jedno nieostrożne zwarcie może zniszczyć drogi sterownik albo unieruchomić auto. W takich przypadkach lepiej wykorzystać domową diagnozę tylko do zebrania objawów i prostych pomiarów, a właściwe „kopanie” zostawić specjaliście.

Czy można „na chwilę” założyć mocniejszy bezpiecznik, żeby sprawdzić obwód?

To jeden z popularnych „patentów”, które działają tylko do pierwszego dymu z wiązki. Bezpiecznik jest najsłabszym ogniwem obwodu z konkretnego powodu: ma się spalić, zanim przewód się przegrzeje i stopi izolację. Jeśli włożysz mocniejszy, a przyczyna zwarcia dalej istnieje, prąd pójdzie w przewody, złącza i sterowniki – skala szkód potrafi wielokrotnie przekroczyć koszt całej naprawy.

Bezpiecznik, który regularnie się przepala, jest sygnałem, że obwód trzeba zdiagnozować, a nie „wzmocnić”. Zamiast eksperymentów z większym amperażem, odłączaj kolejne odbiorniki, oglądaj wiązkę w newralgicznych miejscach (przelotki w drzwiach, okolice zawiasów, miejsca po naprawach blacharskich) i dopiero po usunięciu przyczyny wkładaj bezpiecznik o wartości przewidzianej przez producenta.

Jakie objawy powinny przerwać dalsze grzebanie w instalacji?

Jeśli podczas prób pojawia się intensywny zapach topiącej się izolacji, przewód robi się wyraźnie ciepły, słyszysz trzaski z rejonu przekaźników lub modułów – od razu przerywaj pracę. To sygnał, że prąd płynie tam, gdzie nie powinien, i każdy kolejny „test” może zamienić drobną usterkę w kosztowną naprawę całej wiązki.

Drugim czerwonym światłem jest sytuacja, w której bez wyraźnego powodu zaczynają się pojawiać nowe błędy (np. po manipulacji przy jednym obwodzie nagle świeci się kontrolka airbag, ABS i ESP). To zwykle znak, że zahaczono o zasilanie lub komunikację między sterownikami. W takim momencie lepiej zrobić krok w tył, podsumować, co już zmieniono, i rozważyć konsultację z elektrykiem zamiast iść dalej metodą prób i błędów.

Najważniejsze punkty

• Większość „usterek elektrycznych” to prozaiczne problemy z przepływem prądu – przerwany obwód, słaby styk, zwarcie albo spadek napięcia pod obciążeniem, a nie tajemnicza awaria komputera.
• Trzeba rozróżniać trzy warstwy problemów: mechaniczne (zużyty lub pęknięty element), elektryczne (przewody, masy, bezpieczniki, przekaźniki) i elektroniczne (sterowniki, czujniki, magistrale danych); mieszanie ich prowadzi do kosztownych, nietrafionych napraw.
• Popularne „podłącz komputer i zobacz błędy” nie działa przy prostych objawach typu brak jednego światła czy niesprawna szyba – szybciej i skuteczniej jest wziąć multimetr, schemat obwodu i sprawdzić zasilanie oraz masę w konkretnym miejscu.
• Typowy scenariusz warsztatowy: sterowniki pokazują „las błędów” po rozładowanym akumulatorze, ktoś wymienia moduły i przełączniki, a prawdziwą przyczyną okazuje się zgnita masa lub uszkodzony przewód w okolicy danego odbiornika.
• W warunkach garażowych da się sensownie zdiagnozować proste obwody: oświetlenie, gniazda zasilania, radio, dmuchawę, podstawowe problemy z ładowaniem czy poborem prądu na postoju – tu ryzyko i złożoność są stosunkowo małe.
• Obszary typu magistrala CAN, poduszki powietrzne, zaawansowane systemy wsparcia kierowcy, nowoczesne układy hamulcowe i zawieszenia to granica domowej zabawy – jedno zwarcie potrafi tam wygenerować rachunek wielokrotnie wyższy niż wizyta u specjalisty.
